对象:跟踪

象征: _visu_icon_trace.png

类型的对象 痕迹 用于在一个或多个图表中配置和显示特定于应用程序的跟踪数据。在应用程序运行时,跟踪变量的值曲线,您可以在跟踪编辑器中的 CODESYS 在此期间,记录在控制器上。要求是已将跟踪配置传输到控制器,并且已开始跟踪记录。采样数据传输到开发系统并根据配置以图表形式显示。您可以在跟踪时浏览数据。

欲了解更多信息,请参阅: 跟踪数据采样

提示

如果控制器支持跟踪管理器,那么您可以使用 '设备跟踪' 跟踪管理器中的对象类型,用于访问控制器上运行的所有跟踪。

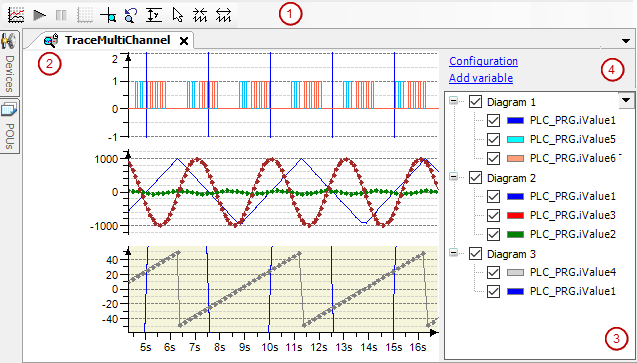

双击跟踪对象打开跟踪编辑器。相应的工具栏包含最重要的跟踪命令。跟踪变量列表显示其值曲线被记录的变量。

  • (1):轨迹编辑器的工具栏

  • (2):轨迹编辑器

  • (3):跟踪变量列表

  • (4):trace配置的链接

    配置

    添加变量

轨迹编辑器的工具栏

跟踪编辑器

在应用程序运行时,跟踪组件的运行时系统缓冲区被记录的样本填充。数据被传输到开发系统并存储在其跟踪编辑器缓冲区中。跟踪编辑器访问此数据并将其显示在图表中随着时间的推移。当您关闭跟踪编辑器时,跟踪编辑器缓冲区将再次被释放。

有关更多信息,请参阅: 控制数据采样

使用菜单命令来控制跟踪。此外,您可以使用菜单命令、键盘快捷键和鼠标输入来浏览数据。

有关更多信息,请参阅: 导航到跟踪数据

跟踪变量列表

跟踪变量列表提供了当前跟踪配置的概览。在列表中,具有相应跟踪变量的所有图表都显示在表格中。双击跟踪变量时, 跟踪配置 对话框也会打开变量设置。


列表框通过 隐藏实例路径 命令。

隐藏实例路径

在列表中显示变量名

standard icon:具有完整实例路径的变量名

例子: PLC_PRG.iCounter

2. 图表

图表的表格显示

姓名

带有相应变量的图表列表

  • 图表 <n>_cds_icon_option_black_activated.png: 显示图表。

    通过单击所选名称可以更改图表名称。

  • <变量>_cds_icon_option_black_activated.png:显示变量。

    可以通过在行编辑器中单击所选名称来更改变量名称。

当您选择一个 图表 <n> 在表格中,相应的图表也在编辑器中被选中。这也适用于相反的方式。

光标 <n>

光标位置的 Y 值

三角洲

Y 值的增量来自 光标 2光标 1

多选

通过多选,您可以使用数字键盘键 */ 展开和折叠选定的图表。



提示

您可以拖动图表和变量对其进行排序或将它们移动到其他图表。当。。。的时候 Ctrl 键被按下,变量被复制。这在在线模式下也是可能的。

3. 跟踪变量列表中的上下文菜单

添加变量

添加一个新的跟踪变量并打开 跟踪配置 带有变量设置的对话框

在输入框中选择一个变量 多变的 设置跟踪其价值曲线。

可见的

在相应图表中切换图表(值曲线或轨迹变量)的可见性:

  • _cds_icon_menu_activated.png: 可见的

  • _cds_icon_variable_invisible.png: 隐藏

当通过多选在跟踪变量列表中选择多个图表或变量时,可以切换这些图表的可见性。

显示模式

打开 跟踪配置 对话

选择一个配置项 追踪记录 树视图或 演示文稿(图表).

配置

打开 跟踪配置 对话

变量设置 显示在右侧。



在跟踪图中导航

4. 用鼠标输入

用户用鼠标输入

用户输入期间的鼠标光标符号

影响

沿 X 轴拖动图形。


沿时间轴(X 轴)同时滚动所有图表的轨迹图

按住 Ctrl 键并沿 Y 轴拖动图形。


沿 Y 轴滚动选定图表的跟踪图

向后滚动鼠标滚轮。

压缩时间轴(如 _cds_icon_trace_compress.png 象征)

向前滚动鼠标滚轮。

拉伸时间轴(如 _cds_icon_trace_stretch.png 象征)

按住 Ctrl 键并向后滚动鼠标滚轮。

压缩 Y 轴

按住 Ctrl 键并向前滚动鼠标滚轮。

拉伸 Y 轴

要求:激活一个或两个跟踪游标。

将跟踪光标的三角形沿时间轴拖动到另一个位置。


同时刷新跟踪变量列表中的 Y 值

  • 第一个值:左侧光标位置的 Y 值

  • 第二个值:右光标位置的Y值

  • 第三个值:两个值之间的差异

要求: 鼠标缩放 被激活(_cds_icon_trace_zoom_by_mouse_activ.png)。

拉伸一个矩形。


将所有图表的轨迹图缩放到矩形



5. 使用键盘快捷键

键盘快捷键

影响

要求:未激活跟踪光标模式。

向左箭头

向右箭头

沿时间轴同时滚动所有图表的轨迹图

向上箭头

向下箭头

沿 Y 轴滚动选定图表的跟踪图

要求:激活一个或两个跟踪游标。

Alt+向左箭头

Alt+向右箭头

沿时间轴同时滚动所有图表的轨迹图

-

压缩时间轴(如 _cds_icon_trace_compress.png 象征)

+

拉伸 X 轴(如 _cds_icon_trace_stretch.png 象征)

Ctrl+-

压缩所选图表的 Y 轴

Ctrl++

拉伸选定图表的 Y 轴

标签

选择下一个较低的图表

要求:激活一个或两个跟踪游标。

向左箭头

向右箭头

移动黑色轨迹光标

要求:激活了两个跟踪游标。

转移+向左箭头

转移+向右箭头

移动灰色轨迹光标
